उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: AOXUANZG
प्रमाणन: CE
मॉडल संख्या: Q35Y -20
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: $6800-$19800/unit
पैकेजिंग विवरण: मानक निर्यात पैकिंग
प्रसव के समय: 20-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 500सेट/वर्ष
पंचिंग फोर्स: |
120t |
बाल काटना मोटाई: |
25 मिमी |
भौतिक शक्ति: |
450 एन/एमएम2 |
यात्राओं की आवृत्ति: |
12-20 बार/मिनट |
सिलेंडर स्टोर्क: |
80 मिमी |
कामकाजी व्यास: |
33 मिमी |
आकार: |
2355*1000*2150मिमी |
वजन: |
2.8टी |
कतरनी का अंगके: |
8 कोण |
फ्लैट बार कतरनी: |
25*330मिमी /16*600मिमी |
पंचिंग फोर्स: |
120t |
बाल काटना मोटाई: |
25 मिमी |
भौतिक शक्ति: |
450 एन/एमएम2 |
यात्राओं की आवृत्ति: |
12-20 बार/मिनट |
सिलेंडर स्टोर्क: |
80 मिमी |
कामकाजी व्यास: |
33 मिमी |
आकार: |
2355*1000*2150मिमी |
वजन: |
2.8टी |
कतरनी का अंगके: |
8 कोण |
फ्लैट बार कतरनी: |
25*330मिमी /16*600मिमी |

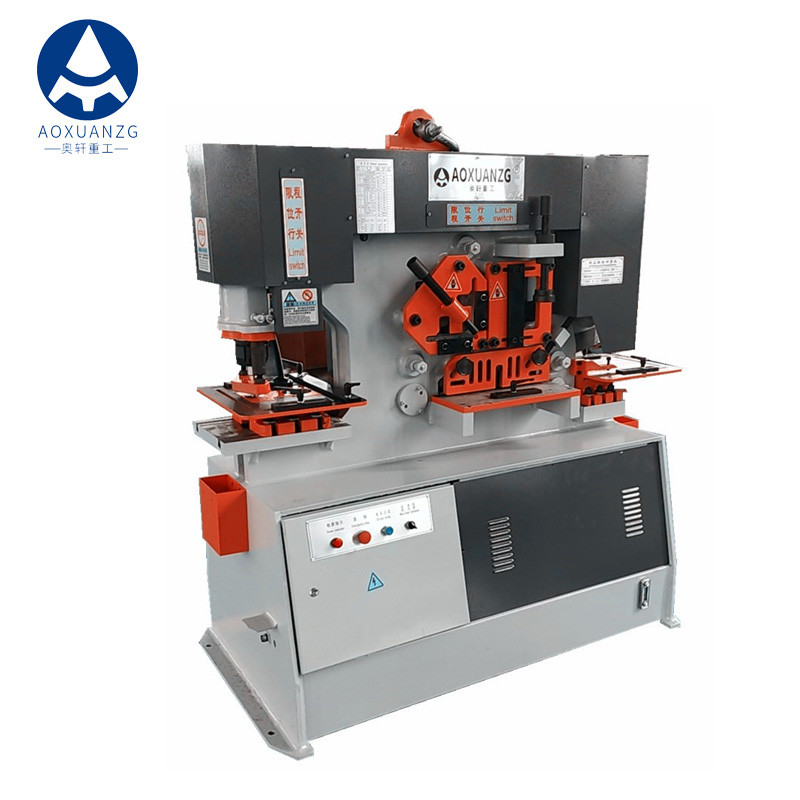

33 मिमी व्यास यूनिवर्सल स्क्वायर ट्यूब सर्कुलर पाइप कटर एच स्टील कोण लौह कतरनी मशीन
15 सेट के साथ हाइड्रोलिक लोहारः
1सभी विद्युत भाग सीई प्रमाणपत्र के साथ आयात किए जाते हैं।
2. पेशेवर रूप से डिजाइन किए गए फ्रेम संरचनाएं।
3उच्च परिशुद्धता शक्ति और कठोरता के साथ स्टील वेल्ड कंपन को समाप्त करने के लिए।
4लोहे का काम करने वाला इस्पात फ्रेम Q235 = अमेरिकी मानक इस्पात A306 GR55.
5मशीन पर पंच और ब्लेड के पांच सेट लगाए गए थे।
6जापानी ओएमआरओएन द्वारा टाइमर रिले।
7सभी वायरिंग टर्मिनल ब्लॉक Weidmuller द्वारा।
8मुख्य विद्युत घटक जर्मनी श्नाइडर द्वारा।
9. जापानी द्वारा तेल सील.
10पिस्टन पंप को अधिक टिकाऊ बनाने के लिए ताइवान द्वारा ओ-रिंग और वाल्व।
11जापानी युकेन द्वारा हाइड्रोलिक प्रणाली।
12. मोटर चीनी Jiangsu Dazhong द्वारा
13हमारे कारखाने द्वारा निर्मित हाइड्रोलिक ईंधन टैंक और लोहाकार फ्रेम।
14दो स्वतंत्र हाइड्रोलिक सिलेंडर
15. डबल फुटस्विच नियंत्रित काम अलग से
16. आसान शासक के साथ समायोज्य स्ट्रोक नियंत्रण
17दोनों हाइड्रोलिक सिलेंडरों पर संकेतक
18इलेक्ट्रिक रियर गेज ऑटो स्टॉप
19स्थानांतरित कार्य प्रकाश जिसे किसी भी वांछित स्थिति में रखा जा सकता है
20. अधिभार सुरक्षा प्रणाली के साथ हाइड्रोलिक प्रणाली
21आपातकालीन सुरक्षा स्टॉप स्विच
22. बड़े पंचिंग टेबल के साथ शासक गाइड
23. शासक गाइड के साथ बड़ी notching तालिका
24. शासक गाइड के साथ बड़े फ्लैट कतरनी तालिका
25. सबसे महत्वपूर्ण आसान रखरखाव
Q35y-25 हाइड्रोलिक पंचिंग मशीन और लौहकर्मी
1मजबूत और सटीक इस्पात फ्रेम
2तराजू के साथ बड़ा पंच टेबल
3फ्लैंग्स और चैनल और बीम के छिद्रण के लिए हटाने योग्य समर्थन
4. 2 स्वतंत्र हाइड्रोलिक सिलेंडर
5. 2 आश्रित पैर नियंत्रण
6. 2 बड़े पैमाने पर छिद्रण के लिए अलग-अलग डाई खोलने
7व्यापक अनुप्रयोगों के लिए 5 कार्यस्थलों
8. सभी 5 कार्यस्थलों पर शक्ति में वृद्धि
9. प्लेट कतरनी समर्थन टेबल और notching टेबल
10. दोनों सिलेंडरों पर संकेतकों के साथ समायोज्य स्ट्रोक नियंत्रण
11छिद्रण मशीन: चलती कार्य प्रकाश
12. हाइड्रोलिक प्रणाली पर अधिभार संरक्षण
13. विद्युत रैक गेज
14. वैकल्पिक झुकने वाला लगाव
| मॉडल | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-60 |
| पुचिंग दबाव ((T) | 60T | 100T | 120T | 160T | 250T | 315T |
| स्टील प्लेटों की अधिकतम काटने की मोटाई ((मिमी) | 16 | 20 | 25 | 30 | 40 | 60 |
| सामग्री की ताकत (एन/मिमी2) | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 |
| कतरन का दूत (°) | 7° | 8° | 8° | 8° | 8° | 8° |
| फ्लैट बार कतरनी (T × W) ((मिमी) | 16*250 8*400 | 20*330 10*480 | 25*330 16*600 | 30*335 20*600 | 40*330 20*700 | 508300 30*750 |
| सिलेंडर स्ट्रोक की अधिकतम लंबाई ((मिमी) | 80 | 80 | 80 | 80 | 100 | 100 |
| यात्रा की आवृत्ति ((समय/मिनट) | 11~20 | 12 से 20 | 8 से 18 | 6~16 | 6~16 | 6~12 |
| गले की गहराई (मिमी) | 300 | 355 | 400 | 600 | 600 | 600 |
| छिद्रण गहराई ((मिमी) | 16 | 20 | 25 | 28 | 35 | 40 |
| अधिकतम छिद्रण व्यास ((मिमी) | 28 | 33 | 35 | 38 | 40 | 45 |
| मोटर की शक्ति ((KW) | 5.5 | 7.5 | 11 | 11 | 15 | 30 |
| आयाम ((L × W × H) ((मिमी) | 1780*920*1780 | 1952*920*1950 | 2355*1000*2150 | 2840*1200*2330 | 2940*1200*2330 | 3200*1440*2500 |
आकार काटना भागों
गोल और वर्ग बार कतरनी में विभिन्न आकारों के लिए कई छेद होते हैं। गोल / वर्ग बार, चैनल / बीम काटने के लिए समायोज्य पकड़ डिवाइस। बड़ी मजबूत सुरक्षा या अधिकतम सुरक्षा।
कोण कतरनी में ऊपर और नीचे दोनों पैरों पर 45 डिग्री के कोण काटना होता है। यह ऑपरेटर को सही वेल्ड के लिए एक चित्र फ्रेम कोने बनाने के लिए देता है।गुणवत्ता कटौती के लिए हीरे के आकार का ब्लेड जो न्यूनतम सामग्री हानि और विकृति है.
नाचने वाले भाग
अनूठा डिजाइन कोण और फ्लैट बार के कटौती की अनुमति देता है। इलेक्ट्रिक इंटरलॉक सुरक्षा गार्ड और सटीक स्थिति के लिए 3 गेजिंग स्टॉप।
नचिंग एक धातु-कटिंग प्रक्रिया है जिसका उपयोग शीट धातु या पतली बार स्टॉक पर, कभी-कभी कोण अनुभागों या ट्यूब पर किया जाता है।
छिद्रण भाग
सार्वभौमिक पंच और मरने की पूरी श्रृंखला उपलब्ध है। अनूठी शैली बड़े कोण वाले लोहे के पंचिंग और बड़े चैनल के पंचिंग की अनुमति देती है।
संचालन में आसानी के लिए स्ट्रिपर स्विंग-आउट डिजाइन पर बड़ी देखने की खिड़की। मानक फिटिंग के रूप में शासक और स्टॉप के साथ बड़ी 2 टुकड़ा गेजिंग टेबल।तेजी से परिवर्तन के लिए त्वरित परिवर्तन युग्मन नट और आस्तीन.
झुकना (वैकल्पिक)
झुकने का कार्य छिद्रण कार्य के साथ एक ही स्थिति साझा करता है। यह एक ही कार्य टुकड़े को विभिन्न कोणों या आकारों में झुक सकता है। इसका उपयोग एक छोटी प्रेस ब्रेक मशीन के रूप में किया जा सकता है।
कोण काटना
लोहार किसी भी आकार के कोण इस्पात को काट सकता है जिसकी लंबाई अधिकतम क्षमता के भीतर है। हाइड्रोलिक कोण इस्पात निर्धारण उपकरण वैकल्पिक है।
फ्लैट कटिंग
काम की मेज पर रूलर को स्थिति देने से काटने के आकार और काटने की लंबाई को अधिक सटीकता के साथ नियंत्रित किया जा सकता है। लौहकर्मी छोटी फ्लैट चादरें काट सकता है। यह कार्य कतरनी मशीन के साथ समान है।
लौह कारीगरों के नियंत्रण भाग
संचालित करने में बहुत आसान, हाथ से संचालित, सुरक्षित और आसान।
